ANALYSETTE 28 – ImageSizer

El ANALYETTE 28 ImageSizer es el analizador de tamaño de partícula ideal para todas las aplicaciones que requieren resultados de medición precisos y reproducibles para la forma y el tamaño de partículas de polvos y sólidos a granel, así como de suspensiones y emulsiones.

Descripción completa

visite el sitio web socio para obtener más información

Consultas

Análisis de tamaño de partícula por medio de análisis dinámico de imágenes

Dynamic Image Analysis es un método perfecto para utilizar si no solo se determina el tamaño de partícula de los polvos, sino si también desea determinar la información sobre su forma. Para este propósito, FRITSCH GmbH proporciona un instrumento funcional y económico, el Particle Sizer ANALYSETTE 28 ImageSizer, que permite mediciones en seco de polvos de flujo libre y sólidos a granel, así como mediciones con una unidad de dispersión húmeda.

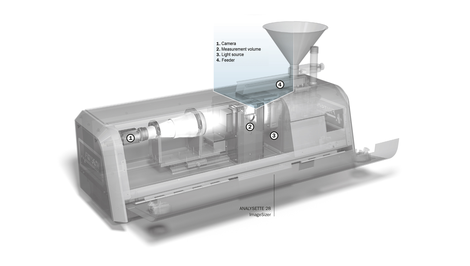

Principio de medición

El principio de medición subyacente se explica rápidamente: un flujo dirigido de partículas pasa frente a un flash LED a gran escala y las partículas son fotografiadas a contraluz en secuencias rápidas por una cámara digital. Por lo tanto, la configuración óptica es comparable con la microscopía de luz transmitida, donde se obtiene un alto contraste entre el fondo de luz homogéneamente iluminado y las partículas que sombrean la luz. Todas las imágenes se analizan a través del software y los datos seleccionados correspondientes se muestran después de la finalización de la medición.

ANALYETTE 28 ImageSizer

El analizador de tamaño de partícula ideal para todas las aplicaciones que requieren resultados de medición precisos y reproducibles para la forma y el tamaño de partículas de polvos y sólidos a granel, así como de suspensiones y emulsiones.

El proceso óptico del análisis dinámico de imágenes proporciona resultados para un amplio rango de medición, ofrece múltiples parámetros de forma y posibilidades de evaluación para el tamaño de partícula. El tiempo de medición, dependiendo de la cantidad de muestra, es inferior a 5 minutos. Y el resultado está disponible de inmediato.

Ideal para el análisis de: fertilizantes, productos refractarios, vidrio y cerámica, productos de carbono, catalizadores, plásticos, alimentos, metales y minerales, productos farmacéuticos, negro de carbón y carbón, sales, arena, abrasivos y cementos. El equipo es utilzado en control de calidad, investigación y laboratorios de servicios.

DATOS TÉCNICOS

Rango de mediciónmedición en seco: 20 µm – 20 mm

Medición en húmedo: 20 µm – 2.8 mm

Método de análisisAnálisis Dinámico de Imagen
EstandarISO 13322-2
Tipo de análisismedición en seco de polvos de flujo libre y sólidos a granel

medición en húmedo de suspensiones y emulsiones

Valores de mediciónforma y tamaño de partícula
LentesMedición en seco: 3 lentes telecéntricos diferentes, fáciles de cambiar, rangos de medición:

1,90 µm – 20 mm, profundidad de campo aprox. 27 mm
2,40 µm – 9 mm, profundidad de campo aprox. 5 mm
3. 20 µm – 4.5 mm, profundidad de campo aprox. 1,2 mm

Medición húmeda: lente telecéntrica (incluida en la unidad de dispersión húmeda), rango de medición:

20 µm – 2.8 mm

Tamaño del campo de medición (FoV)medición en seco:
3 lentes
1. 53.8 x 45 mm
2. 24.1 x 20.2 mm
3. 11.5 x 9.62 mmMedida húmeda:lente
6.34 x 5.3 mm
CamaraCámara CMOS de 5 megapíxeles
Resolución de 2,448 x 2,050 píxeles
USB 3.0
Tiempo de medición típico<5 min (dependiendo de las estadísticas de medición deseadas)
Cantidad de muestra típicamedición en seco: 10-100 g

medición en húmedo: 0.1 – 1 g

Velocidad de mediciónmax. 75 imagenes/s
EvaluaciónAnálisis de imagen rápido para la descripción de la morfología y la determinación del tamaño de partícula
Dimensiones (ancho x profundidad x altura)medida en seco: 90 x 30 x 55 cm

Medida húmeda: 122 x 62 x 55 cm.

Peso netomedida en seco: 36.8 kg
Medida húmeda: 68.6 kg

Cumple con los requisitos de ISO 13322-2 para el análisis dinámico de imágenes
