XGT-9000

Microscopio analítico de rayos X:

  • Operación de análisis simple sin preparación requerida y análisis no destructivo.
  • Se puede acceder rápidamente a los puntos de medición a través de la observación óptica de alta precisión, incluso en el rango microscópico.
  • Completo con una variedad de software de análisis de imágenes.
Descripción completa

visite el sitio web socio para obtener más información

Consultas

Mapeo de imagenes claras y de alta velocidad

  • El tiempo de análisis acortado facilita el trabajo de medición eficiente.
  • Las imágenes de rayos X con muy poco ruido permiten una observación aún más clara.

Observación clara de imágenes ópticas e irradiación de rayos X coaxial

  • Equipado con tres tipos de iluminación: coaxial, alrededor y transmitida. La combinación de iluminaciones coaxiales y alrededor permite una observación clara de muestras con áreas desiguales, espejadas, etc.

  • La exposición coaxial, perpendicular a los rayos X y la observación de imágenes ópticas evitan que la posición de medición de las muestras se desalinee.



Empleo de tecnología de imagen basada en la técnica de imagen Raman

Destacar un elemento determinado como un punto característico simplifica la detección de materiales extraños, obstáculos, etc.

Una nueva solución en análisis de materiales extraños

El material extraño se detecta rápidamente a través de la detección de alta velocidad y el resaltado a través del procesamiento de imágenes. Además, el haz de rayos X de alta resolución permite un análisis detallado de los elementos contenidos en materiales extraños. Esta serie de análisis de materiales extraños se puede completar con una sola unidad, hasta el nivel de varios diez μm.

Aplicaciones

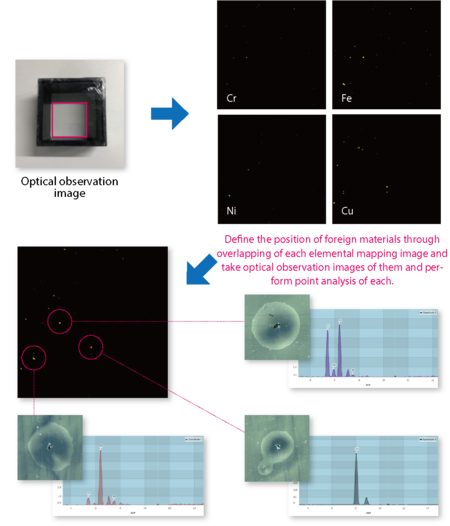

■ Análisis de material extraño en películas

Incluso es difícil confirmar visualmente que se puedan detectar y analizar materiales extraños mientras se comprueban las imágenes de observación óptica con alta resolución de ellas después de la detección por mapeo elemental.

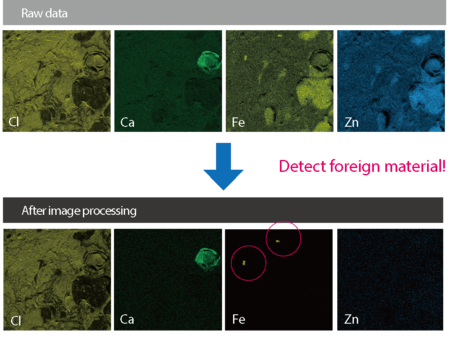

■ Análisis de muestras hidratadas

Permite la medición de muestras hidratadas y materiales extraños a través del procesamiento de imágenes.

Información básica
PrincipioEnergía fluorescente de rayos X dispersiva
Rango de elementosNa (11) ~ U (92)
Tamaño de muestra más grande (ancho x profundidad x altura)300 x 250 x 40 mm
Rango móvil (ancho x profundidad x altura)100 x 200 x 20 mm
Imagen opticaÁrea completa / detallada
Dirección de observación óptica y haz de rayos XCoaxial
Tubo de rayos-x
Voltaje del tubo15 kV, 30 kV, 50 kV
Corriente del tuboMax 1 mA
material objetivoRh
Óptica de rayos X
Numero maximo de capilares3
Detector
Detector de fluorescencia de rayos XDetector libre de LN2  (SDD)
Detector de rayos X de transmisiónSi
Mapeo
Rango de mapeo100 x 100 mm (max)
Numero de pixeles4 tipos, cambiables
Cámara óptica (para observación detallada)
Rango de observacion2.5 x 2.5 mm
Resolucion optica<10 μ m
Distancia de trabajoVariable entre 1 – 10 mm
IluminaciónAlrededor, coaxial, transmitido
Otros
Rango de vacíoCámara entera de muestra / sistema óptico solamente

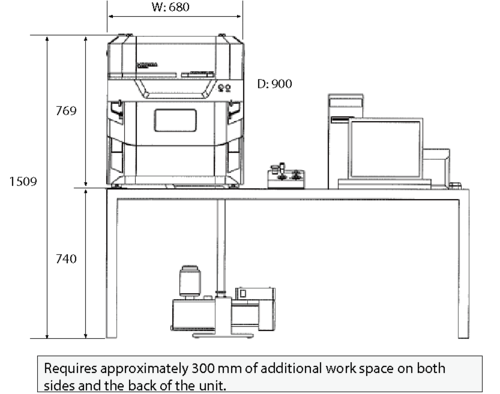

Dimensiones externas (unidad: mm)

Analisis cualitativo



XRF (y particularmente EDXRF) es ideal para un análisis elemental cualitativo muy rápido. Típicamente, todos los elementos desde el sodio hasta el uranio se pueden detectar simultáneamente, con espectros de buena calidad obtenidos en segundos / minutos.

La asignación de banda para un espectro XRF suele ser fácil, ya que cada pico de elemento se produce en una posición fija conocida; sin embargo, las bandas superpuestas pueden causar confusión, pero el software moderno tendrá esto en cuenta para el etiquetado de picos.

De manera similar, ciertos picos de artefactos pueden estar presentes en el espectro, incluidas las líneas características dispersas de Rayleigh y Compton del generador de rayos X, los picos causados por la difracción de rayos X y los picos de suma / escape. El conocimiento de estos es necesario para evitar la interpretación incorrecta de los resultados.

En general, las concentraciones desde 100% hasta sub-ppm son detectables con XRF, el límite inferior depende de la configuración particular del instrumento.

Análisis cuantitativo


XRF es una técnica cuantitativa: la altura máxima de cualquier elemento está directamente relacionada con la concentración de ese elemento dentro del volumen de muestreo. Sin embargo, se debe tener cuidado, ya que dos o más elementos pueden interactuar entre sí, lo que resulta en resultados asimétricos. Por ejemplo, los átomos de cloro absorben fuertemente los rayos X fluorescentes (Ka) del plomo; por lo tanto, si hay cloro presente, la señal de plomo observada será mucho menos intensa de lo esperado para una concentración particular.

El análisis cuantitativo generalmente se lleva a cabo utilizando dos métodos principales, los cuales generalmente están completamente incorporados en el software típico del instrumento.

Método de parámetros fundamentales (FPM)


Se utilizan algoritmos de software completos basados en la intensidad teórica del haz de rayos X, el ángulo sólido del detector, los efectos de matriz (interacciones elemento-elemento), la superposición de bandas y los fondos espectrales para calcular las concentraciones de elementos en función de las intensidades máximas observadas. FPM proporciona un método de cuantificación muy rápido y robusto, que funcionará bien para varias matrices y condiciones experimentales (por ejemplo, voltaje, corriente, tamaño del haz, etc.).

Calibración con estándares


Los estándares de calibración con concentraciones de elementos conocidas con precisión se utilizan para generar curvas de calibración (intensidad máxima XRF versus concentración). Estas curvas se utilizan para calcular las concentraciones de los espectros observados. Este método funciona extremadamente bien y se recomendaría para la mejor precisión. Sin embargo, los efectos de la matriz no se tienen en cuenta, por lo que los patrones de calibración solo se pueden usar para el análisis de muestras con matrices similares (si no idénticas). Como ejemplo, una curva de calibración generada con un conjunto de aleaciones de metal probablemente arrojará valores incorrectos al analizar muestras mineralógicas.

Profundidades de penetración


Se sabe que los rayos X penetrarán de alguna manera en un material. Para el análisis XRF, la pregunta importante es de qué profundidad dentro de la muestra surge el espectro. Lamentablemente, esta no es una pregunta simple, ya que hay muchos factores involucrados.

Los dos puntos principales a considerar son (a) la profundidad de penetración del haz de rayos X primario en la muestra, y (b) la profundidad de escape desde la cual se pueden detectar los rayos X fluorescentes. Ambos están directamente relacionados con la energía de los rayos X: cuanto mayor es la energía de los rayos X, más profunda penetra la radiografía. En general, es justo suponer que los rayos X penetrarán unos pocos micrómetros hasta varios milímetros, dependiendo de la matriz de la muestra. En el mejor de los casos, los rayos X fluorescentes serán detectables desde unos pocos milímetros dentro de la muestra, pero en muchas situaciones esto podría reducirse a unos pocos micrómetros o menos.

Penetración de los rayos X primarios.


Los rayos X primarios deben considerarse en dos partes, ambas afectadas por el ajuste de voltaje del generador de rayos X.

En primer lugar, los rayos X característicos del material objetivo del ánodo tienen una energía fija. Si el voltaje del generador es suficiente para excitar múltiples líneas (p. Ej., K y L), los rayos X de alta energía (K) y baja energía (L) incidirán en la muestra. Por lo general, las líneas K serán más intensas, por lo que estas dominarán las consideraciones sobre la penetración. Sin embargo, si el voltaje se reduce hasta tal punto que los rayos X de mayor energía ya no se excitan, entonces los rayos X característicos serán solo líneas L de baja energía, como resultado la penetración esperada se reducirá considerablemente.

En segundo lugar, se deben considerar las radiografías bremsstrahlung (o continuas). Como su nombre lo indica, estos rayos X tienen un rango de energía continuo (hasta un máximo igual al voltaje de aceleración del generador. El espectro continuo es más intenso hacia el corte de energía más alto; al reducir el voltaje es posible reducir esta «energía promedio» del continuo, y así reducir la penetración.

Escape de rayos X fluorescentes


La capacidad de los rayos X fluorescentes para penetrar y escapar de la muestra depende nuevamente de su energía, que se relaciona directamente con los elementos que se están detectando. Los elementos más ligeros (p. Ej., Na, Mg, Al, Si) tienen rayos X de muy baja energía y, por lo tanto, serán difíciles de detectar incluso a profundidades relativamente pequeñas dentro de la muestra. Los elementos más pesados ​​(p. Ej., Cu, Ag, Au) tienen rayos X mucho más enérgicos que podrán atravesar grandes distancias dentro de la muestra.

Claramente, la composición de la muestra en sí misma también es un factor importante. Cuanto mayor es la concentración de elementos más pesados ​​que absorben fuertemente, más reducida es la posibilidad de que los rayos X escapen de las profundidades de la muestra.

En resumen, los elementos pesados ​​(es decir, rayos X fluorescentes energéticos) serán detectables relativamente profundo dentro de una matriz de muestra compuesta principalmente por elementos ligeros (es decir, baja absorción). Los elementos ligeros (es decir, rayos X fluorescentes de baja energía) serán detectables solo en la superficie de una matriz de muestra compuesta de elementos pesados ​​(es decir, absorción fuerte).

Análisis de punto único y multipunto


Un instrumento micro-XRF típico, como los sistemas XGT, incluye una etapa de muestra motorizada de alta precisión, que permite que la muestra se coloque con mucha precisión debajo del haz de rayos X. Las cámaras de video en color permiten que el operador visualice la muestra. El software típico del instrumento permitirá un posicionamiento rápido de la muestra al vincular perfectamente las imágenes de la cámara con el movimiento de la muestra.

Además de alinear manualmente la muestra para que una característica específica pueda analizarse discretamente, también es posible almacenar en el software una lista de posiciones para el análisis. Una vez que todos estos han sido seleccionados y las condiciones de medición elegidas, la etapa motorizada se moverá a cada posición, adquiriendo un espectro en cada una antes de pasar a la siguiente.

De esta manera, diferentes características visuales a través de la muestra se pueden analizar automáticamente con facilidad, o de hecho, se pueden analizar a su vez múltiples muestras distribuidas en la etapa de muestra. De esta manera, las mediciones repetidas que requieren mucho tiempo se realizan automáticamente, dejando al operador del instrumento libre para otras actividades.

Elemento de imagen


Un sistema de imágenes XRF combina el movimiento automatizado de muestras con el análisis elemental rápido EDXRF. La muestra se escanea rápidamente a través del haz de rayos X, y los espectros se leen continuamente desde el detector y se correlacionan con una posición particular en la muestra.

La distribución de un elemento particular se puede mostrar trazando una imagen de la intensidad máxima del elemento en cada posición de píxel. El resultado son imágenes detalladas de colores falsos que muestran áreas de alta y baja concentración para cada elemento elegido.

Dado que EDXRF captura un espectro con información de todos los elementos detectables simultáneamente, se pueden generar imágenes de múltiples elementos sin ninguna desventaja de tiempo.

Los modernos sistemas de imagen micro-XRF, como el XGT-7000, pueden permitir la adquisición de imágenes en áreas que van desde alrededor de 0.25 mm2 hasta 10 cm x 10 cm o más. Por lo tanto, es posible analizar muestras con una amplia gama de tamaños, tanto a escala macro como micro.

Imágenes de rayos X transmitidas


Los sistemas Micro-XRF que utilizan óptica monocapilar pueden proporcionar una funcionalidad de imagen adicional: imágenes de rayos X transmitidas. Dado que los microhaces de rayos X generados a través de la óptica monocapilar exhiben una colimación casi perfecta, conservan sus diámetros e intensidad estrechos incluso a grandes distancias de la punta monocapilar.

Dado que muchas muestras son parcialmente transparentes a los rayos X, se puede usar un pequeño detector de centelleo directamente debajo de la muestra (y alineado con la óptica de rayos X) para medir la intensidad de los rayos X que pasan a través de la muestra.

A medida que se escanea la muestra para generar imágenes de elementos, se crea simultáneamente una imagen de intensidad de rayos X transmitida. El resultado es similar a las radiografías de rayos X típicas tomadas en hospitales, pero se benefician de la resolución espacial ultra alta que ofrecen los sistemas micro-XRF.

Por lo tanto, es posible generar imágenes detalladas de la estructura física de una muestra que normalmente serían invisibles para el ojo. Por ejemplo, los vacíos en la soldadura, las grietas y los cambios de fase en minerales / rocas, y los circuitos electrónicos encerrados en plástico pueden beneficiarse de las capacidades de transmisión de imágenes de rayos X de los sistemas micro-XRF, como los instrumentos XGT.
